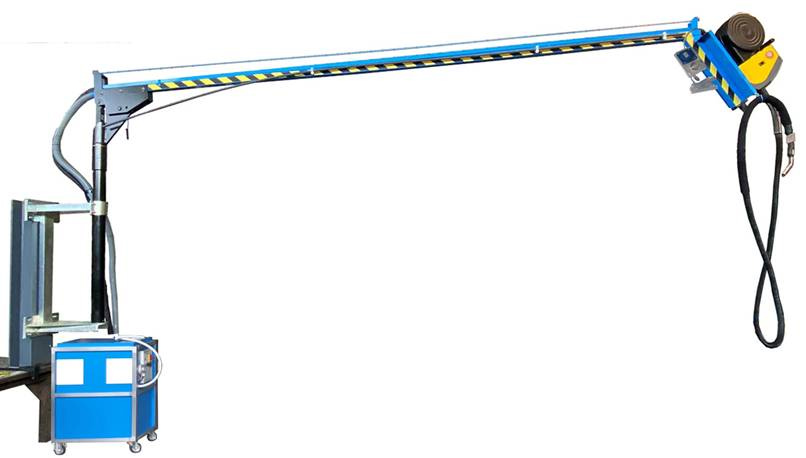

Braccio bilanciato BigErgo 3,50m senza base

Braccio bilanciato BigErgo 3,50m senza base

Cod: ASP2900035

Braccio bilanciato BigErgo 3,50m senza base


  • Descrizione
  • Ricambi

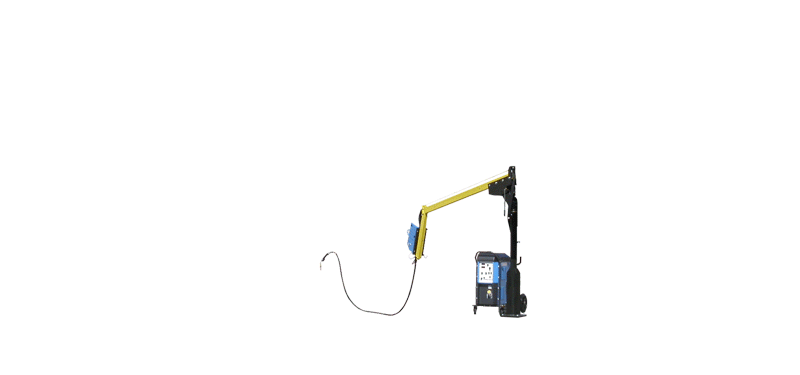

In questa animazione vi è possibile vedere il funzionamento del braccio bilanciato che in questo caso fa da supporto sia per la torcia che per il traina-filo. Per la messa a punto del bilanciamento si deve procedere nei seguenti modi. 1° Bloccare il braccio, con l'apposita spina, in posizione orizzontale. 2° Fissare, con n°4 bulloni da 6, il trainafilo sulla piastra in modo che l'asse di rotazione della bobina sia sulla verticale del perno del braccio. 3° Allungare di 50cm lo sfilo del braccio, posizionare la torcia che deve essere lunga 5m e, dopo averla collegata al trainafilo, legarla con le apposite cinghie. 4° Sbloccare il braccio, togliendo la spina, e, con una chiave da 19, tirare la molla di carico ruotando in senso orario fino a quando, sollevando o tirando la torcia, il braccio accompagna gli spostamenti senza resistenza o in modo assolutamente neutro. A questo punto è sufficiente un leggero serraggio del bullone-perno che agisce sulle ganasce-frizione. Avete così ottenuto il perfetto bilanciamento
Cod.   Descrizione Rif. Esploso
ASP2901045 Faro illuminazione supplementare 220V 50W Faro illuminazione supplementare 220V 50W 0
ASP2901145 Presa aria compressa supplementare Presa aria compressa supplementare 0
ASP2901245 Presa elettrica supplementare 220V 2x16A+T Presa elettrica supplementare 220V 2x16A+T 0
ASP2903548 Maniglione per base carrellata+stabilizzata Maniglione per base carrellata+stabilizzata 0
ASP4204042 Maschera aspirante con 5m di tubo per BigErgo Maschera aspirante con 5m di tubo per BigErgo 0
ASPFA5120 Tubo collegamento torcia Ø50 2m + raccordo Ø50 Tubo collegamento torcia Ø50 2m + raccordo Ø50 0
ASPT355040 Torcia 350 lancia 50° 5m Torcia 350 lancia 50° 5m 0
P2900006 Rack di trasporto per 4-6 bracci prezzo netto Rack di trasporto per 4-6 bracci prezzo netto 0
ASP2600201 Captatore fumi rettangolare 140x45mm +tubo 5m per BigErgo Captatore fumi rettangolare 140x45mm +tubo 5m per BigErgo 3
ASP2903545 Base carrellata stabilizzata 1250x1400x40 (prezzo netto) Base carrellata stabilizzata 1250x1400x40 (prezzo netto) 4
ASP2903546 Mensola aspiratore AT40 montata a piantone Mensola aspiratore AT40 montata a piantone 5
