Torcia 480 doppio raffr liquido lancia lunga 45° 4,3m

Torcia aspirante 480 4,3m filo 1,2 doppio raffreddamento H2O che si somma al raffreddamento dinamico dell'aspirazione (>54m/s). Specifica per l'acciaio e lega leggera in arco pulsato. E' ideale nella carpenteria pesante sia per maneggevolezza che affidabilità. Ottima aspirazione 90/98% in tutte le posizioni PF-PG-PB-PA-PE. Duty cycle 100%. L'ergonomia e la flessibilità ne consentono un piacevole uso e in più, l'aspirazione dei fumi prima della zona di respiro, migliora le condizioni operative tali da incrementare l'arco acceso del 10-15%. Il cavo porta corrente è raffreddato H2O come pure corpo torcia e ugello gas. La protezione esterna (1,20m) del tubo è in pelle. Il tubo della torcia è in poliuretano super flessibile. L'uso corretto della torcia, in fatto di regolazioni ed inclinazione (>15°<45°), riduce la concentrazione degli inquinanti ai valori minimi di soglia (TLV) pari a 1,5-1,8 mg/mc-h. Il peso della torcia, a 1m da terra, è di 1,40kg e la portata d'aria è di 93 mc/h.

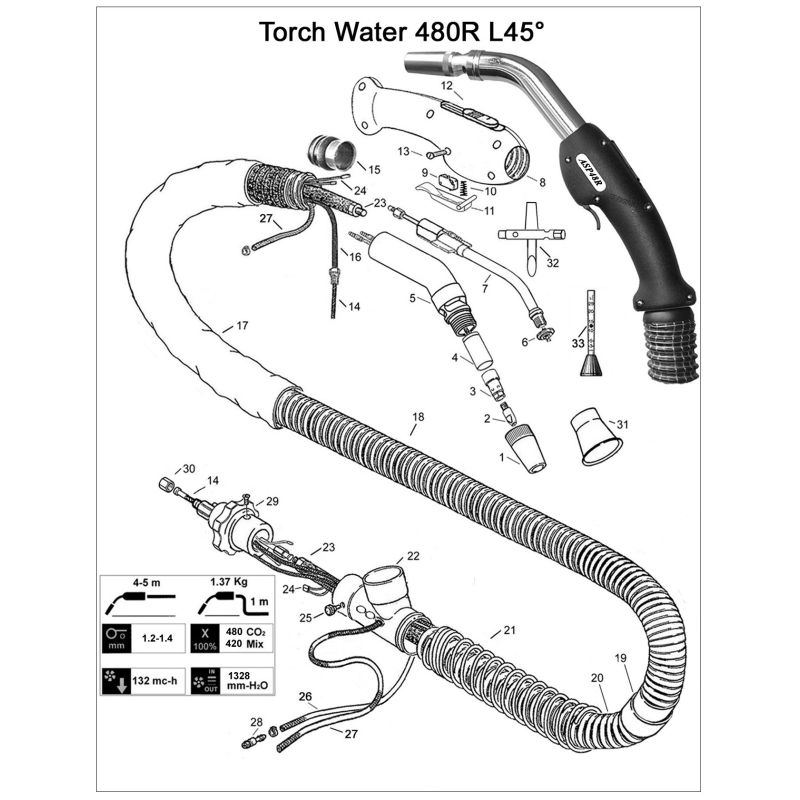

Cod.		Descrizione	Rif. Esploso
ASP214016		Ugello gas Ø16 L48 rame	1
ASP500412		Guidafilo Ø10 M8 L30 filo 1.2	2
ASP500812		Guidafilo Ø10 M8 L30 filo 1.2 CR-ZR	2
ASP500816		Guidafilo Ø10 M8 L30 filo 1.6 CR-ZR	2
ASP610200		Porta guidafilo-diffusore gas M8 L30	3
ASP710100		Isolante diffusore gas L33	4

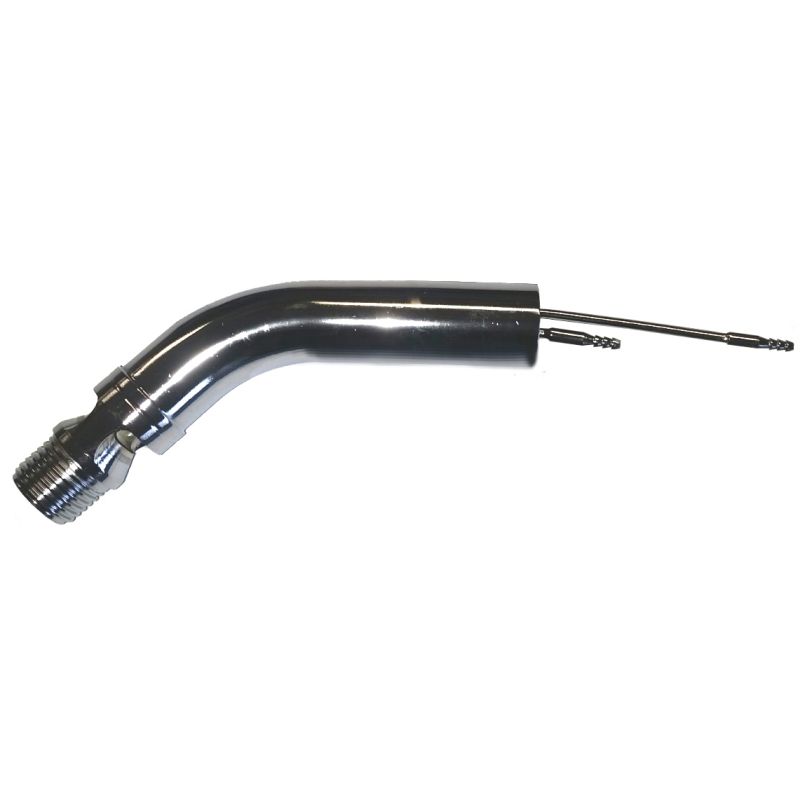

ASP810252		Lancia testa doppio raffr filetto 45° Ø32	5
ASP900400		Isolante corpo torcia Ø19	6

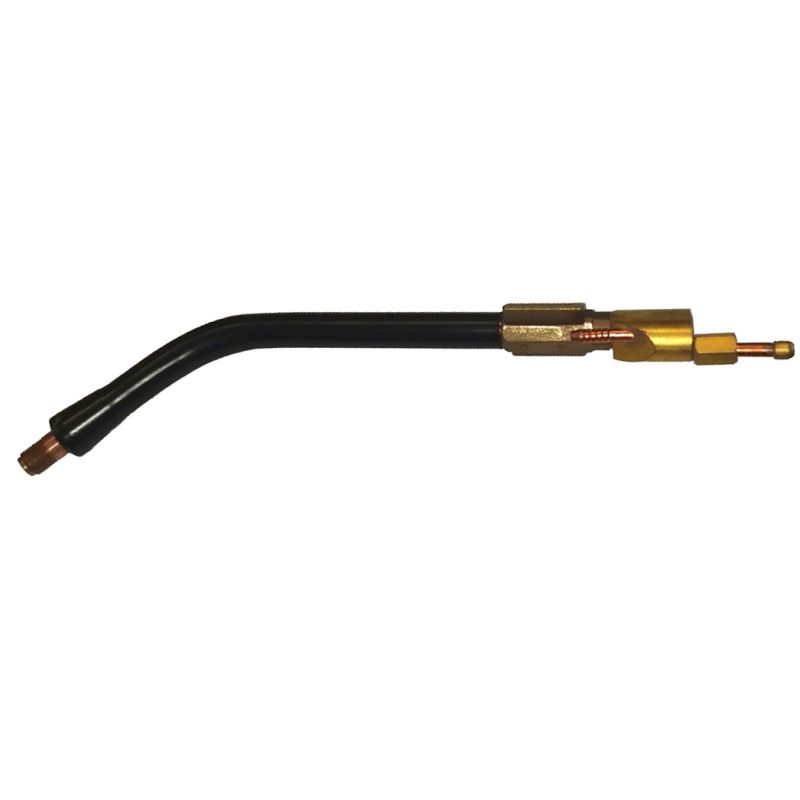

ASP1113945		Corpo torcia 45° lungo doppio raffr senza tubo gas T48R	7
ASP1400100		Impugnatura grilletto	8
ASP1330400		Micro switch impugnatura	9
ASP1320201		Molla grilletto (5 conf)	10
ASP1310001		Grilletto impugnatura	11
ASP1340003		Cursore regolaz impugn grilletto (5 conf)	12
ASP1350000		Viti impugnatura (6 conf)	13
ASP1094012		Guaina acciaio 4,40m filo 1,0-1,2 Rossa	14
ASP1094016		Guaina acciaio 4,40m filo 1,2-1,6 Gialla	14
ASP1094516		Guaina grafite 4,10m filo 1,2-1,6 con terminazione	14
ASP1601040		Raccordo girevole metallico Ø40	15
ASP15115		Rivestimento torcia in pelle Ø200 1,50mt tubolare	17
ASP1673540		Tubo condotto fumi 3,50m Ø40 soft	18
ASP1650350		Tubo T deviatore fumi 0,30m Ø50	20
ASP1700050		Molla sostegno tubo torcia Ø50-50	21
ASP1940250		Raccordo deviatore fumi H2O Ø50	22
ASP2264035		Cavo coassiale raffreddato 4,00m	23
ASP2304000		Cavo comando con connettori 4.00m	24
ASP2100000		Vite bloccaggio deviatore fumi	25
ASP2270600		Tubo uscita acqua 0.60m	26
ASP2274000		Tubo entrata acqua 4.00m	27
ASP2400251		Connettore torcia Bz T50 acqua no gas ghiera Ø70	29
ASP2500407		Dado a cappuccio ferma guaina Bz	30
ASP2604001		Captatore conico lungo Ø32	31
ASP2604801		Captatore conico corto Ø32	31
ASP2614801		Captatore cilindrico Ø32	31
ASP3300002		Raschiatore diffusore gas + chiave M8	32
ASP3800000		Misuratore manuale di portata Argon-CO2	33
