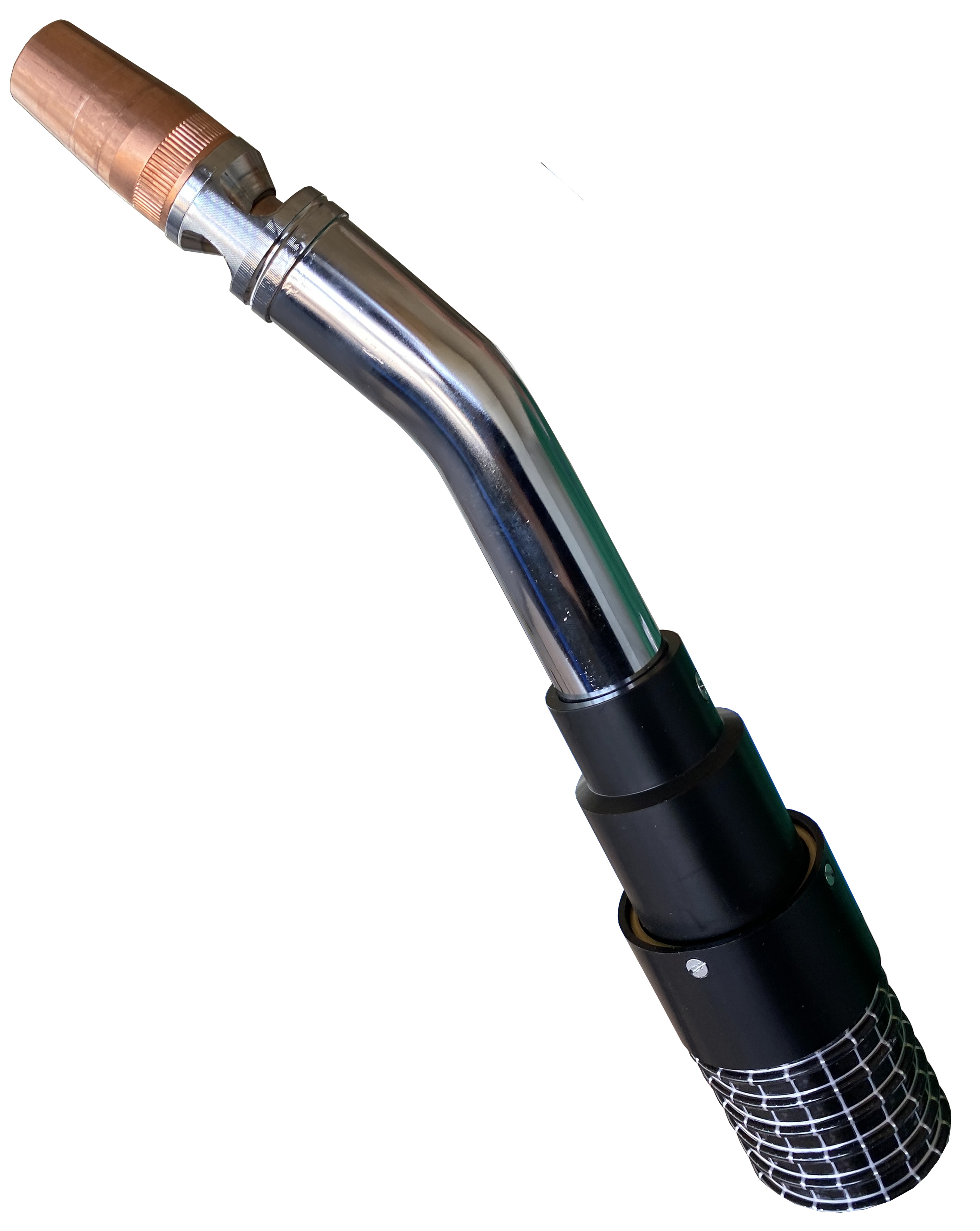

Torcia robot 480 doppio raffr liquido lancia 23° 3,8m

Le torce di saldatura della gamma TAR con doppio raffreddamento sono utilizzate per sistemi di saldatura automatizzati e robotizzati sia gas inerti che attivi Mig-Mag. Saldano in ogni posizione e sono universalmente applicabili. Le torce sono fornite con lancia dritta oppure a 23° I fasciami sono dotati di valvola by-pass per soffiaggio aria con i relativi tubi e connettori di collegamento. L'attacco posteriore centralizzato è di tipo Euro. Ciclo di lavoro: 450 A in CO2 Miscela 82/18 secondo DIN 32562 100% ED filo diam 0,8/1,6

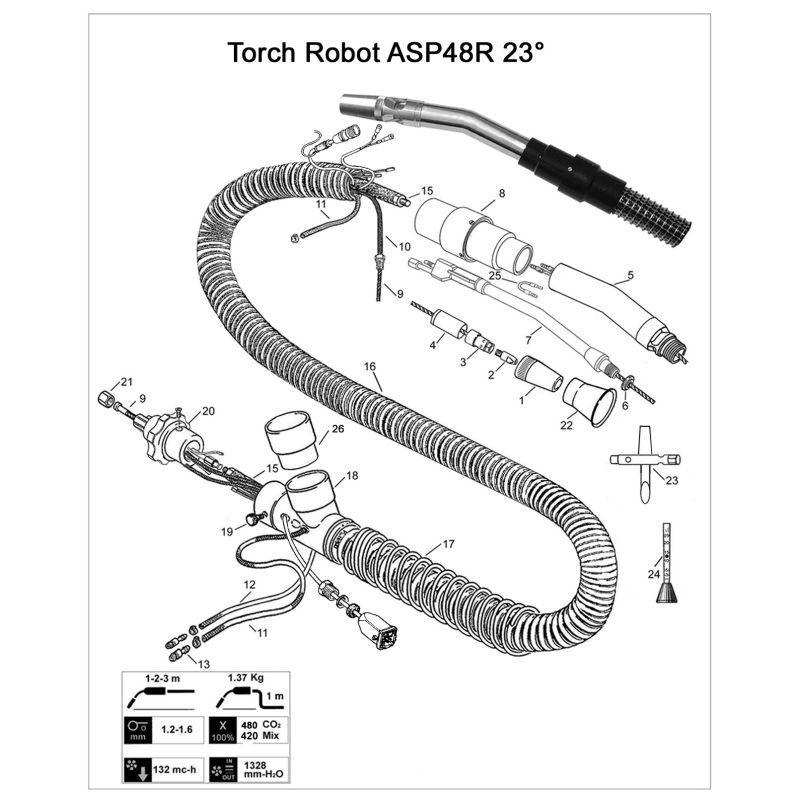

Cod.		Descrizione	Rif. Esploso
ASP214016		Ugello gas Ø16 L48 rame	1
ASP500412		Guidafilo Ø10 M8 L30 filo 1.2	2
ASP500812		Guidafilo Ø10 M8 L30 filo 1.2 CR-ZR	2
ASP500816		Guidafilo Ø10 M8 L30 filo 1.6 CR-ZR	2
ASP610200		Porta guidafilo-diffusore gas M8 L30	3
ASP710100		Isolante diffusore gas L33	4
ASP824823		Lancia con testa doppio raffred filetto 23° Ø32	5
ASP900400		Isolante corpo torcia Ø19	6
ASP1114223		Corpo torcia 23° raffreddato no tubo gas TA48R	7
ASP1400004		Impugnatura robot girevole Ø30	8

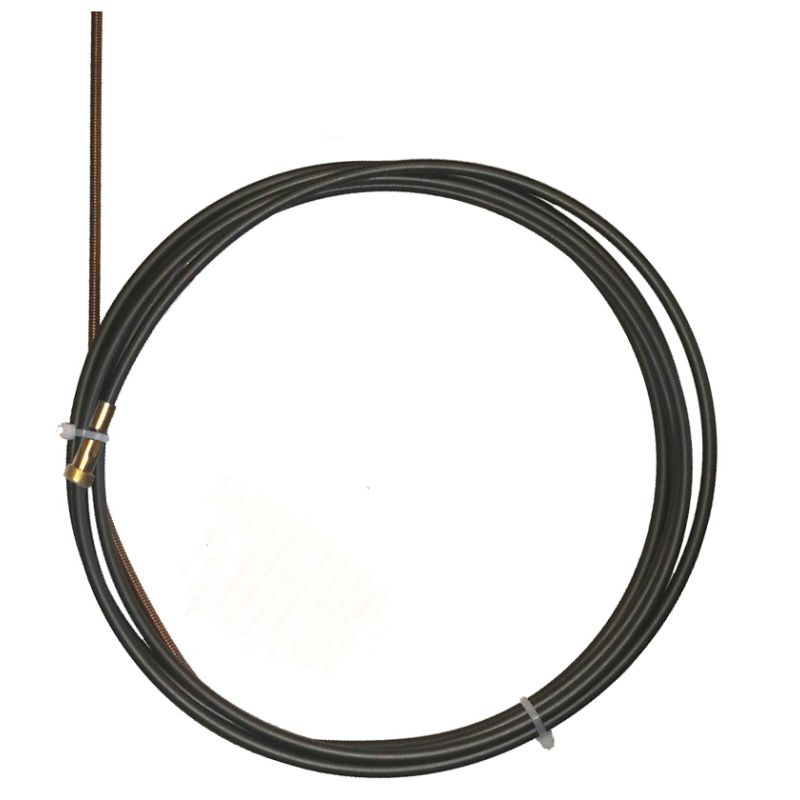

ASP1093416		Guaina grafite 3.60m filo1,2-1,6 con terminazione	9
ASP1094016		Guaina acciaio 4,40m filo 1,2-1,6 Gialla	9

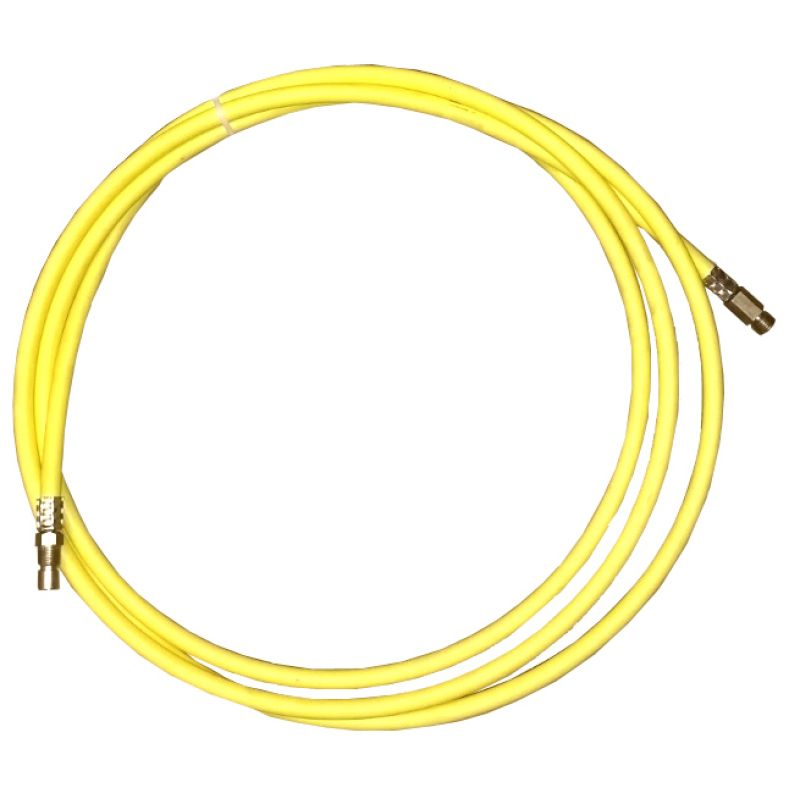

ASP2293601		Tubo guidaguaina antispark 3,49m	10

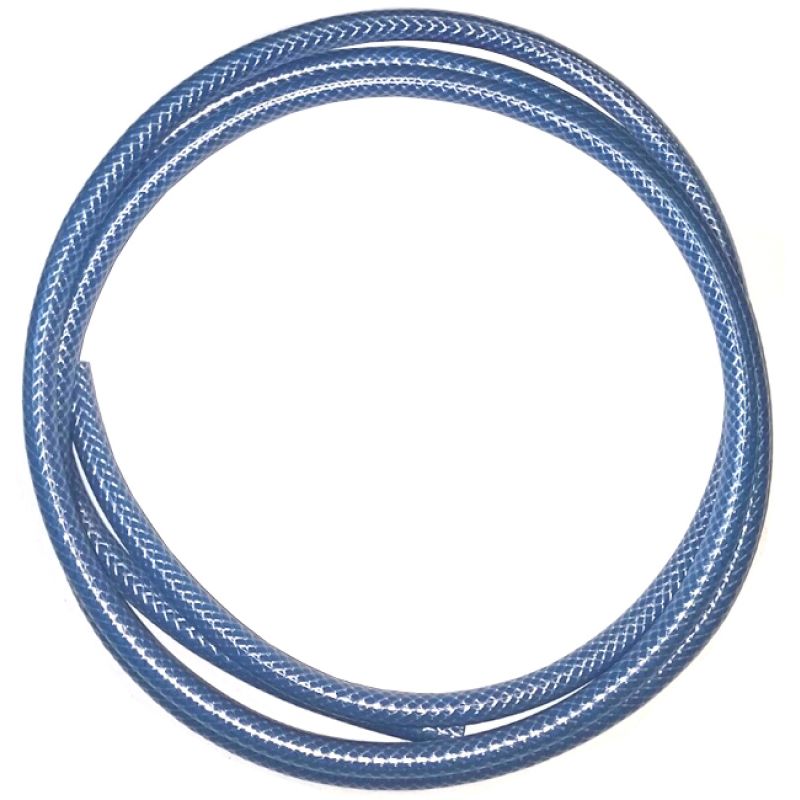

ASP2273600		Tubo entrata acqua 3,60m	11
ASP2270600		Tubo uscita acqua 0.60m	12

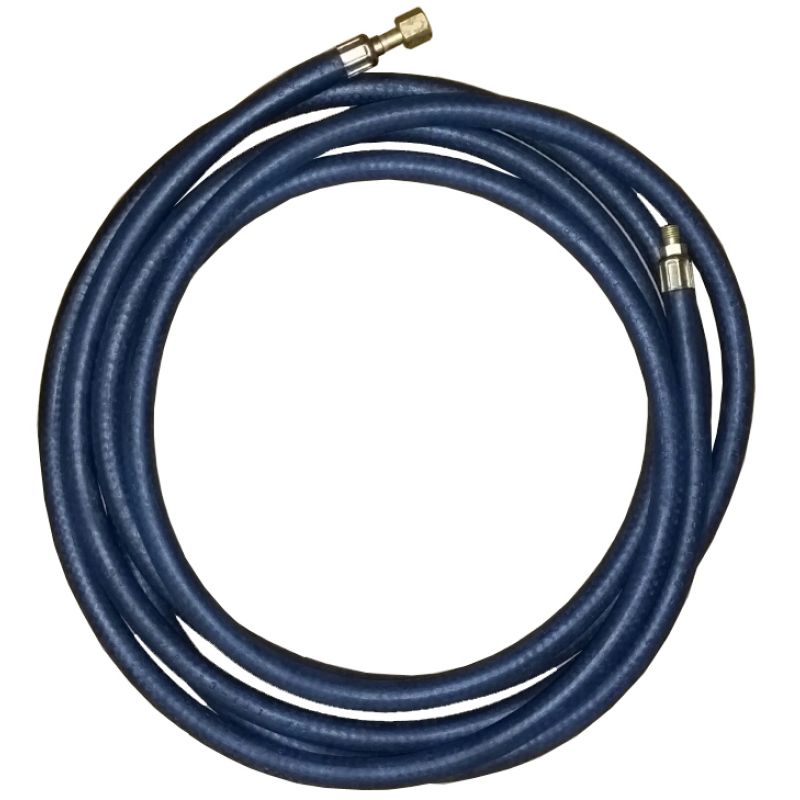

ASP2263518		Cavo coassiale raffreddato 3,42m	15

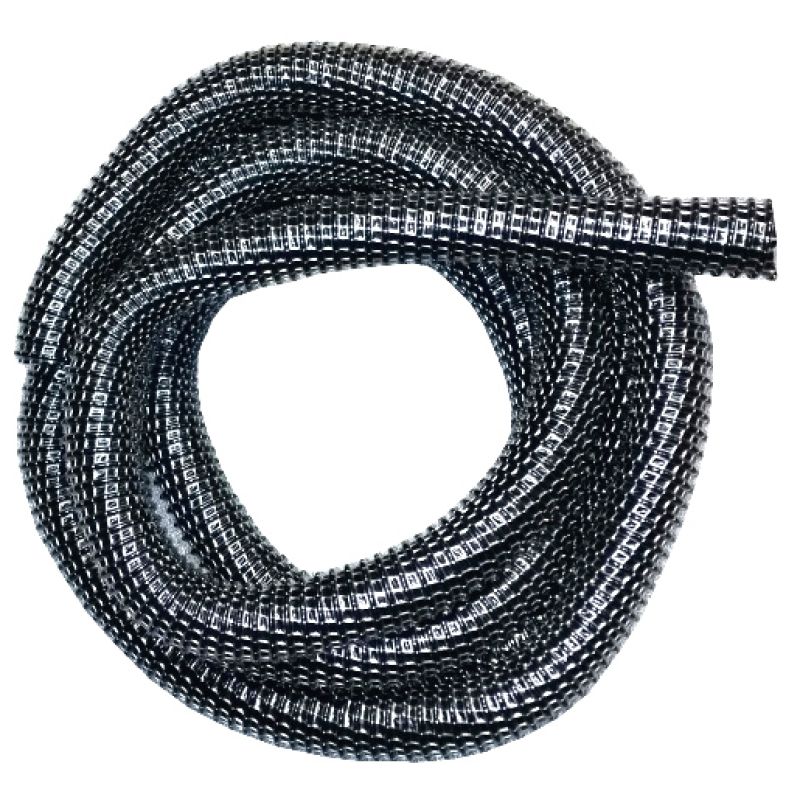

ASP1653350		Tubo condotto fumi 3,30m Ø50	16
ASP1700050		Molla sostegno tubo torcia Ø50-50	17
ASP1940250		Raccordo deviatore fumi H2O Ø50	18
ASP2100000		Vite bloccaggio deviatore fumi	19
ASP2400251		Connettore torcia Bz T50 acqua no gas ghiera Ø70	20
ASP2500407		Dado a cappuccio ferma guaina Bz	21
ASP2604001		Captatore conico lungo Ø32	22
ASP3300002		Raschiatore diffusore gas + chiave M8	23
ASP3800000		Misuratore manuale di portata Argon-CO2	24
ASP3700060		Raccordo per flessibile Ø60 per T Ø50	26
